Errores que te hacen perder tiempo con una excavadora: cómo evitarlos con los sistemas 3D

Una excavadora puede pasar toda la jornada trabajando y, aun así, producir menos de lo esperado. A veces el problema está en excavar unos centímetros de más. Otras, en repetir una superficie, esperar una comprobación o perder una referencia que parecía perfectamente colocada.

Son pequeñas incidencias que se acumulan: más horas de máquina, combustible, transporte de material y trabajo que hay que corregir.

Los sistemas de guiado para excavadoras ayudan a reducir estas pérdidas al mostrar al operador la posición del cazo respecto a la profundidad, pendiente o superficie que debe ejecutar. La información llega a la cabina y permite tomar decisiones durante la excavación, antes de que una desviación se convierta en un retrabajo.

En Geogest comercializamos sistemas de control de maquinaria CHCNAV, entre ellos EasyNav y TX73. Cada solución responde a unas necesidades distintas, pero ambas persiguen un objetivo práctico: que el maquinista trabaje con una referencia clara y aproveche mejor cada movimiento.

Qué aporta el guiado a una excavadora

En una excavación convencional, el operador recibe información mediante planos, estacas, marcas y comprobaciones topográficas. Debe interpretar esas referencias y trasladarlas al movimiento del cazo.

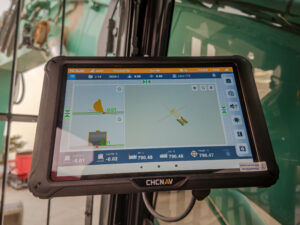

El guiado incorpora una pantalla que muestra la relación entre el implemento y el trabajo previsto. En las configuraciones con posicionamiento GNSS, las antenas permiten situar la máquina; los sensores y la geometría calibrada ayudan a calcular dónde se encuentra el cazo.

Conviene distinguir tres conceptos:

• Cota: altura de un punto respecto a la referencia del proyecto.
• Profundidad: distancia vertical desde una referencia hasta el nivel que se quiere alcanzar.
• Pendiente: variación de altura a lo largo de una distancia horizontal.

Confundirlos puede provocar errores aunque la máquina esté bien manejada. El valor de la tecnología consiste en facilitar su interpretación durante el trabajo. La experiencia del operador sigue siendo fundamental para controlar el movimiento, valorar el terreno y conseguir el acabado.

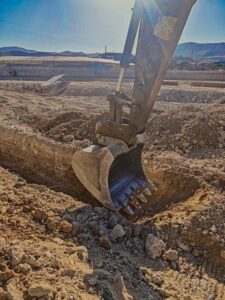

1. Sobreexcavar y tener que recuperar la cota

Excavar de más no siempre se detecta inmediatamente. Puede bastar una última pasada demasiado profunda para retirar material que debía permanecer en su sitio.

Después hay que decidir cómo recuperar el nivel, aportar el material adecuado y cumplir las condiciones del proyecto. El coste puede incluir nuevas operaciones de extendido, compactación, transporte y comprobación.

Un ejemplo hipotético permite entenderlo: en una plataforma de 1.000 m², una sobreexcavación uniforme de 5 cm representa 50 m³ adicionales. Ese volumen se obtiene multiplicando la superficie por el exceso de profundidad; no es un ahorro medido en una instalación concreta.

Con una referencia visible en cabina, el operador puede aproximarse progresivamente al nivel previsto y ajustar la última pasada. Esto resulta especialmente útil al preparar fondos de excavación o plataformas donde retirar material de más tiene consecuencias posteriores.

La decisión de detener la excavación también debe considerar las características del terreno y las instrucciones técnicas. Alcanzar una cota en pantalla no confirma por sí solo que el terreno tenga la capacidad o las condiciones exigidas.

2. Repetir trabajos que parecían terminados

Una excavación puede parecer correcta a simple vista y presentar desviaciones cuando se comprueba. Una plataforma queda alta en una esquina, un fondo tiene irregularidades o un talud necesita una segunda intervención.

Volver a trabajar implica recuperar el acceso, reorganizar maquinaria y dedicar otra vez recursos a una tarea que ya se daba por terminada. El impacto aumenta cuando han comenzado las fases siguientes.

Para reducirlo, conviene identificar qué se está ejecutando: el terreno terminado, una capa intermedia o una superficie con un desplazamiento respecto al diseño.

Por ejemplo, si debe reservarse espesor para una capa posterior, trabajar directamente contra la superficie final puede producir una excavación equivocada. Antes de empezar, el equipo debe comprobar la superficie activa y cualquier compensación introducida.

El guiado aporta información continua; la organización de los datos determina que esa información sea útil. Una pantalla precisa con una superficie incorrecta puede conducir al mismo retrabajo que se quería evitar.

3. Hacer pasadas innecesarias por falta de información

Cuando no se conoce cuánto material queda por retirar, es habitual trabajar con prudencia: una pasada, una comprobación, otra pasada y una nueva medición.

Esa precaución tiene sentido, pero puede convertirse en una sucesión de movimientos poco productivos. También ocurre cuando se repasa una zona que ya cumple la geometría exigida.

Conocer la diferencia respecto al objetivo permite planificar mejor la aproximación. El operador puede separar la retirada principal de material del acabado y concentrar los movimientos donde todavía queda trabajo.

El número de pasadas dependerá de la dureza del terreno, el tamaño del cazo, la estabilidad de la máquina y las tolerancias. La tecnología no convierte cualquier excavación en una operación de una sola pasada.

La mejora consiste en reducir movimientos que no aportan avance. Para comprobarla, resulta más útil medir producción aceptada por hora que contar únicamente los ciclos del cazo.

4. Esperar continuamente al replanteo o a topografía

Una máquina detenida puede afectar a toda la cadena de trabajo. Si esperan también los camiones, el coste de una comprobación puntual deja de limitarse a la excavadora.

El guiado puede reducir la necesidad de trasladar repetidamente al terreno información que el operador ya puede consultar en cabina. La topografía conserva tareas esenciales: establecer las referencias, preparar los datos, validar el modelo y comprobar el resultado.

Una buena coordinación define desde el principio:

• Qué información puede utilizar el maquinista para continuar.
• Qué controles deben realizarse durante la ejecución.
• Qué situaciones requieren detenerse y consultar.
• Cómo se comunican las modificaciones del proyecto.

Así se evita tanto la espera innecesaria como avanzar con datos sin validar. El objetivo es que cada profesional disponga de la información que necesita en el momento adecuado.

5. Interpretar mal cotas y pendientes

Un signo equivocado, una referencia antigua o una confusión entre centímetros y metros pueden alterar una excavación completa.

En trabajos con pendiente, además, la profundidad necesaria puede variar a lo largo del recorrido. Mantener una profundidad constante no garantiza seguir el diseño.

Como ejemplo geométrico, una pendiente del 1 % supone una diferencia de altura de 20 cm en 20 metros horizontales. Si se interpreta como una superficie horizontal, la desviación aumenta conforme avanza la máquina.

Antes de comenzar, hay que confirmar el origen de las cotas, el sentido de la pendiente y el nivel que se pretende ejecutar. También debe comprobarse si el diseño corresponde al fondo de excavación o a otra superficie del proyecto.

La representación en pantalla facilita la lectura, pero no sustituye esa revisión inicial. Las unidades, las referencias y la superficie seleccionada deben coincidir con el proyecto.

6. Perder las referencias físicas durante la obra

Las estacas y marcas pueden desaparecer con el movimiento de tierras, quedar ocultas o desplazarse por el tránsito de maquinaria.

Cuando ocurre, el operador pierde una referencia y el equipo debe reconstruirla. En ocasiones, el problema se descubre después de haber avanzado desde una marca que ya no era válida.

El trabajo con referencias digitales reduce la dependencia de determinadas marcas dentro de la zona de excavación. Aun así, conviene mantener puntos de control protegidos que permitan verificar el sistema y detectar desviaciones.

También hay que vigilar la calidad del posicionamiento. Obstáculos, edificios, vegetación o problemas con las correcciones pueden afectar a la solución GNSS.

La respuesta adecuada ante una pérdida de calidad es comprobar la situación y aplicar el procedimiento previsto. Continuar porque la pantalla sigue mostrando números puede convertir una incidencia puntual en un error de ejecución.

7. Usar un diseño desactualizado o cambiar de cazo sin revisar

Dos errores pueden pasar desapercibidos incluso con tecnología instalada: cargar una versión antigua del proyecto y utilizar una configuración de implemento incorrecta.

Para los archivos, conviene establecer nombres claros, versiones y una persona responsable de autorizar los cambios. Un modelo revisado debe llegar a la máquina y sustituir al anterior de forma inequívoca.

Para los cazos, hay que seleccionar el perfil correspondiente y comprobarlo después del cambio. Sus dimensiones intervienen en el cálculo de la posición del punto de trabajo.

Una revisión breve al inicio de la jornada puede incluir la superficie activa, el cazo seleccionado, las correcciones disponibles y una comprobación sobre una referencia conocida.

Son hábitos sencillos que ayudan a detectar problemas antes de producir metros de excavación con una configuración equivocada.

EasyNav y TX73 para distintas necesidades

EasyNav para simplificar trabajos habituales

El CHCNAV EasyNav eMG100 disponible en Geogest está orientado a facilitar el uso del guiado. Su ficha recoge la creación de superficies en obra, funciones de elevación y pendiente, distintos perfiles de cazo y opciones de conexión a redes de referencia o bases compatibles.

Puede ser una opción interesante cuando predominan tareas repetitivas y se busca una referencia fácil de interpretar. Geogest publica una precisión de hasta ±3 cm, que debe valorarse junto con las condiciones y la configuración.

Conviene concretar qué funciones necesita cada empresa. La comparativa oficial de CHCNAV entre TX73 y EasyNAV EMG100 presenta el EMG100 como una solución sencilla de guiado 2,5D y el TX73 como una opción avanzada para proyectos complejos. Por eso, antes de elegir, hay que confirmar cómo se trabajará con superficies y archivos.

TX73 para un flujo de trabajo avanzado con modelos digitales

El CHCNAV TX73 comercializado por Geogest incorpora visualización 3D y CAD, opciones de personalización y herramientas para trabajar con información de proyecto.

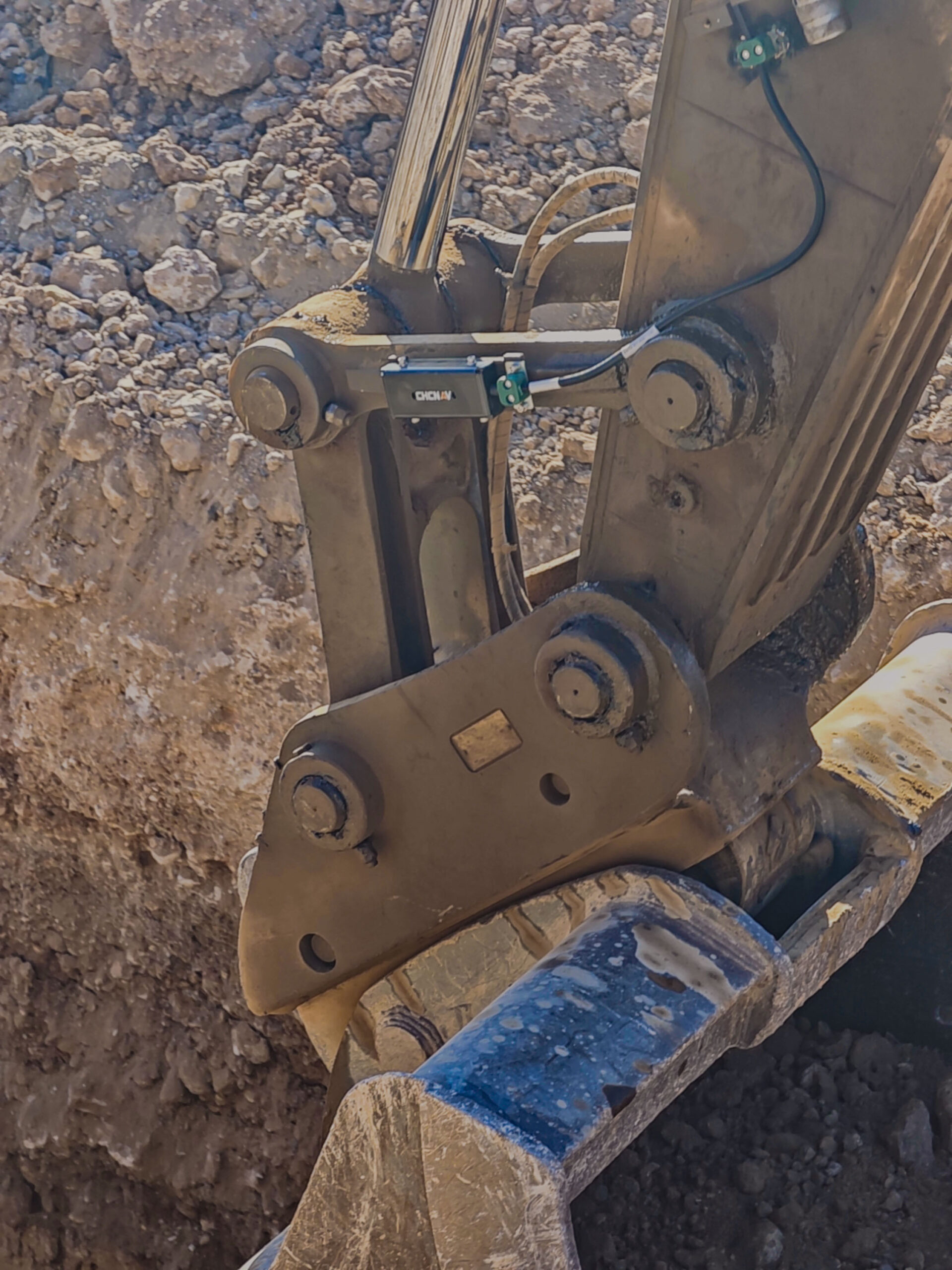

Según la ficha oficial del TX73 de CHCNAV, combina GNSS y sensores IMU para determinar la posición de la punta del cazo respecto al diseño. También contempla compatibilidad con diferentes implementos y funciones de sincronización y asistencia remota.

Es una alternativa que merece estudiarse cuando la empresa utiliza modelos detallados, afronta geometrías variables o necesita conectar oficina y maquinaria. La selección debe partir del trabajo real, la excavadora y los accesorios utilizados.

Qué significa la precisión en una obra real

Una cifra de precisión necesita contexto. El posicionamiento GNSS, el cálculo de la punta del cazo y el acabado obtenido son aspectos relacionados, pero diferentes.

El fabricante publica para el TX73 valores de posicionamiento de 1 cm horizontal y 1,5 cm vertical. En otra publicación oficial de CHCNAV sobre control de maquinaria, se menciona ±3 cm en la punta del cazo.

Estas cifras no deben presentarse como una garantía universal del acabado. Influyen la calibración, las correcciones, la geometría de la máquina, el desgaste del implemento y las condiciones de trabajo.

Para una obra concreta, lo relevante es comprobar que el conjunto permite cumplir sus tolerancias mediante un procedimiento de control adecuado.

Instalaciones reales realizadas por Geogest

La aplicación de estos sistemas ya aparece en instalaciones publicadas por Geogest.

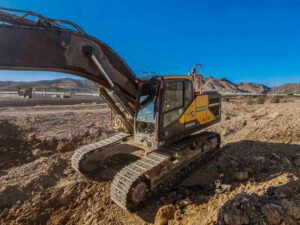

En el caso de EasyNav en una Volvo EC300EL para Hermacasti, en Granada, Geogest documenta la incorporación del sistema y el trabajo con información digital en cabina. La publicación describe instalación, configuración, calibración, formación y soporte.

También está documentada la instalación de TX73 en una Hidromek 310 para Magecar, realizada junto a Helca Andalucía.

Estos casos permiten conocer máquinas y empresas que han incorporado la tecnología. No aportan una medición pública detallada de productividad antes y después, por lo que no corresponde atribuirles porcentajes concretos de ahorro.

Para explorar el funcionamiento, puedes consultar los vídeos prácticos de sistemas CHCNAV publicados por Geogest.

Cómo valorar si la inversión encaja en tu empresa

Antes de elegir un sistema, conviene revisar dónde se pierde tiempo. Una empresa con muchas esperas de comprobación puede tener necesidades distintas de otra cuyo principal problema son las correcciones de taludes.

Durante varias jornadas, registra las paradas, los trabajos repetidos y el material retirado o aportado para corregir desviaciones. Añade el tipo de obra, las horas de utilización y la disponibilidad de datos digitales.

Después compara esas pérdidas con el coste de incorporar y mantener el sistema, incluyendo instalación, formación y las comunicaciones o servicios necesarios.

El retorno depende del uso. Una evaluación sobre una tarea representativa ofrece una base más útil que una promesa general de amortización.

Preguntas frecuentes sobre el guiado para excavadoras

¿Un sistema de guiado excava automáticamente?

El guiado proporciona información al operador para dirigir la excavación. No debe suponerse que EasyNav o TX73 sustituyen el manejo de la máquina o automatizan completamente sus movimientos.

¿Se puede instalar en una excavadora que ya está trabajando?

Puede estudiarse la instalación en máquinas existentes. Hay que comprobar el modelo, la geometría de la pluma, los accesorios y la configuración requerida.

¿Sigue siendo necesario el topógrafo?

Sí. La preparación y validación de referencias, los datos del proyecto y los controles de ejecución siguen siendo necesarios. El guiado puede reducir ciertas comprobaciones repetitivas.

¿Hace falta una base GNSS propia?

Las configuraciones que utilizan RTK necesitan correcciones adecuadas. Pueden proceder de una base compatible o de una red de referencia, según cobertura, conexión y equipo.

¿Qué conviene elegir entre EasyNav y TX73?

EasyNav merece valorarse para un uso sencillo y trabajos habituales. TX73 ofrece un enfoque más avanzado para modelos y proyectos complejos. La decisión requiere revisar funciones, máquina y metodología.

¿El sistema detecta todas las tuberías enterradas?

No. Mostrar información de servicios en un diseño no equivale a detectar físicamente lo que hay bajo tierra. La localización y los procedimientos de seguridad deben resolverse antes de excavar.

Mejora el rendimiento de tu excavadora con Geogest

Si quieres reducir sobreexcavaciones, repasos y esperas, empieza por analizar cómo trabaja tu máquina y qué información necesita el operador.

En Geogest podemos estudiar tu excavadora, los implementos y el tipo de obra para ayudarte a valorar CHCNAV EasyNav o TX73, con una configuración adaptada a tus necesidades.

Solicita asesoramiento y un presupuesto a través del formulario de contacto de Geogest. Indícanos la marca y el modelo de la excavadora, los cazos o accesorios que utilizas y los trabajos que realizas habitualmente.
