Conectividad total: Equipos GNSS Gintec y drones, la combinación perfecta.
Los equipos GNSS Gintec no son únicamente receptores topográficos de alto rendimiento para replanteo, levantamientos, control geométrico y trabajos de ingeniería… Incorporan de forma nativa una capacidad menos conocida: Pueden funcionar como estación base RTK vía WiFi para drones con tecnología RTK, permitiendo emitir correcciones diferenciales directamente al dron sin necesidad de adquirir bases propietarias adicionales del fabricante del mismo.
Esta funcionalidad convierte a un equipo que ya forma parte del flujo topográfico habitual en una solución integral también para fotogrametría aérea profesional.
Esta funcionalidad está disponible en los modelos Gintec G40, G40 Plus y G50 Láser, y es compatible con drones RTK de las principales marcas del sector como DJI y Autel, siempre que permitan configuración manual de cliente NTRIP y tengan acceso a los datos a través de wifi.

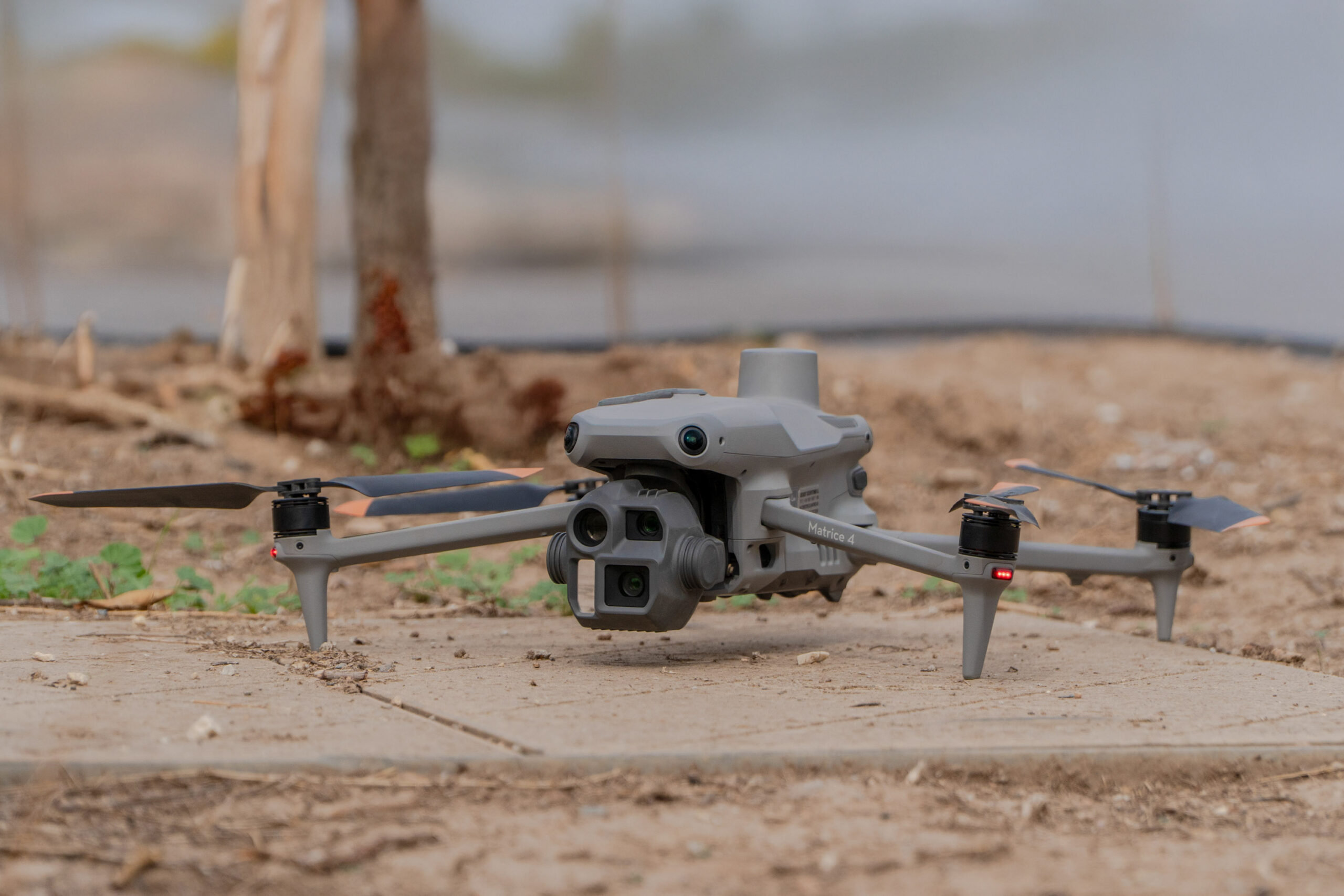

Algunos ejemplos de UAV compatibles: DJI Mavic 3 Enterprise RTK, DJI Matrice 4 RTK, DJI Matrice 300 y 350 RTK, DJI Inspire 3 RTK, Autel EVO II RTK Series, Autel EVO Max RTK V3… Estos son algunos ejemplos, y debería funcionar con cualquier modelo con soporte NTRIP manual que alimente la red de datos móviles a través de WIFI.
-
Fundamento técnico: ventajas de una base local propia
En un sistema RTK, la precisión final depende fundamentalmente de:
- Calidad del receptor GNSS base.
- Distancia de la línea base (base–rover).
- Tiempo de convergencia de la solución.
- Estabilidad de las correcciones diferenciales.
Cuando se trabaja mediante NTRIP a través de internet, intervienen además factores externos como:
- Latencia de red.
- Tiempo de establecimiento de conexión.
- Distancia variable a la estación CORS.
- Posibles microcortes o pérdidas de señal móvil.
Al utilizar un equipo Gintec como base local:
- La línea base se reduce a la distancia real entre la base y el dron (en el escenario habitual menos de 500 metros).
- Se elimina la latencia de internet.
- Se evita la dependencia de cobertura móvil.
- Se reduce el tiempo hasta obtener solución FIX.
- Se mejora la estabilidad de la solución en entornos rurales o sin conectividad.
En trabajos técnicos como cubicaciones, modelos digitales del terreno, seguimiento de obra o cartografía de detalle, esta reducción de incertidumbre se traduce en mayor coherencia espacial y altimétrica.
-
¿Por qué elegir esta opción frente a bases propietarias?
Las estaciones base específicas de fabricantes de drones (por ejemplo, bases oficiales de DJI u otras marcas) están diseñadas exclusivamente para alimentar al UAV con correcciones RTK.
Un equipo GNSS Gintec, en cambio:
- Realiza replanteos.
- Ejecuta levantamientos topográficos completos.
- Permite mediciones de alta precisión.
- Actúa como equipo de control y verificación en obra.
- Graba datos GNSS crudos para trabajos en postproceso.
- Puede funcionar como base RTK por radio para otro equipo Gintec configurado como rover, manteniendo las ventajas de una línea base corta, independencia de red móvil y elevada estabilidad en la solución.
- Y, además, tal y como se comenta en este articulo puede actuar como base RTK para un dron,
Es decir, no se trata de un dispositivo dedicado a una única función, sino de una plataforma GNSS profesional que añade esta capacidad adicional sin prescindir de ninguna de sus prestaciones topográficas.
Desde el punto de vista de inversión y operatividad, esto supone:
- Optimización del equipamiento.
- Reducción de hardware específico.
- Mayor versatilidad en campo.
- Integración natural entre topografía terrestre y aérea.
-
Procedimiento de configuración como base WiFi
El sistema está preparado para emitir correcciones diferenciales de forma directa y sencilla.

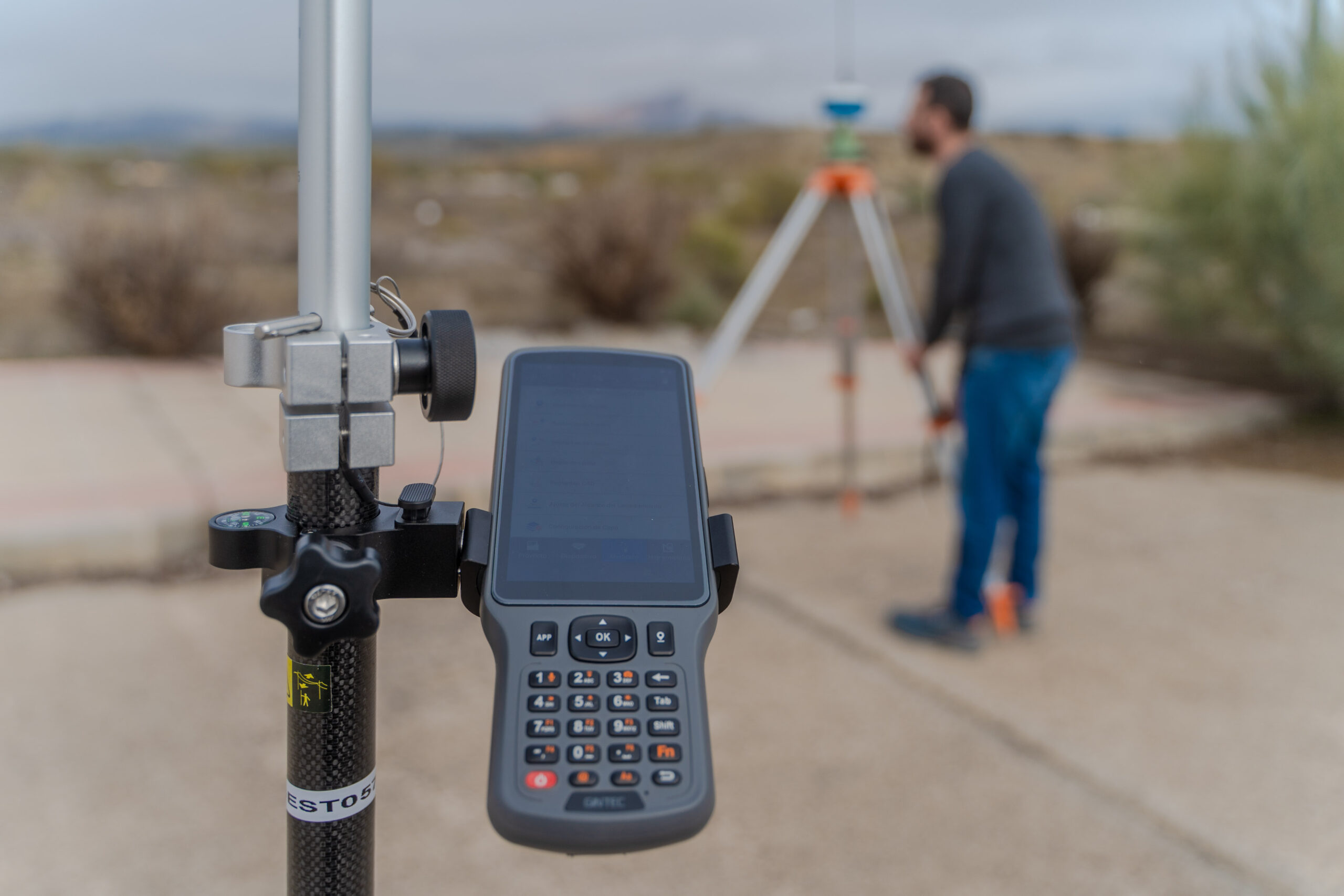

Colocamos el receptor sobre trípode estable, centramos, nivelamos correctamente y configuramos el equipo:
- Si el punto no es conocido: Levantamos el punto como rover.
- Seleccionar modo Base en cualquier modo.
Si se elige la configuración de Base radio situar en baja la potencia (permite ahorrar batería al no utilizar la señal radio).
- Buscamos o introducimos las coordenadas del punto
Si lo hemos tomado en ese momento le ponemos directamente la misma altura
- Activar emisión de correcciones.
El equipo genera una red WiFi propia (por ejemplo: G405527725).
Conexión desde el dron

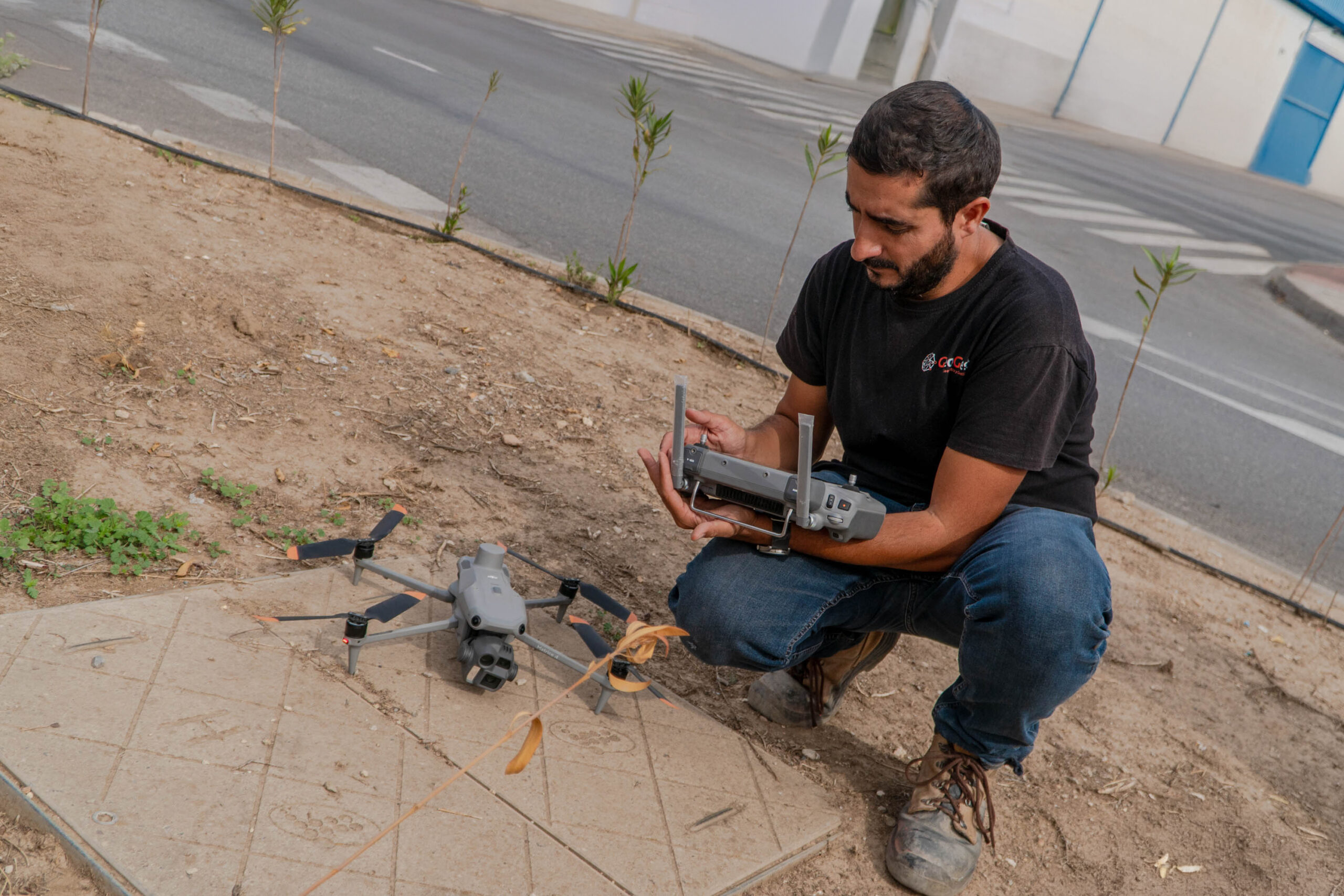

- Encender dron y emisora.

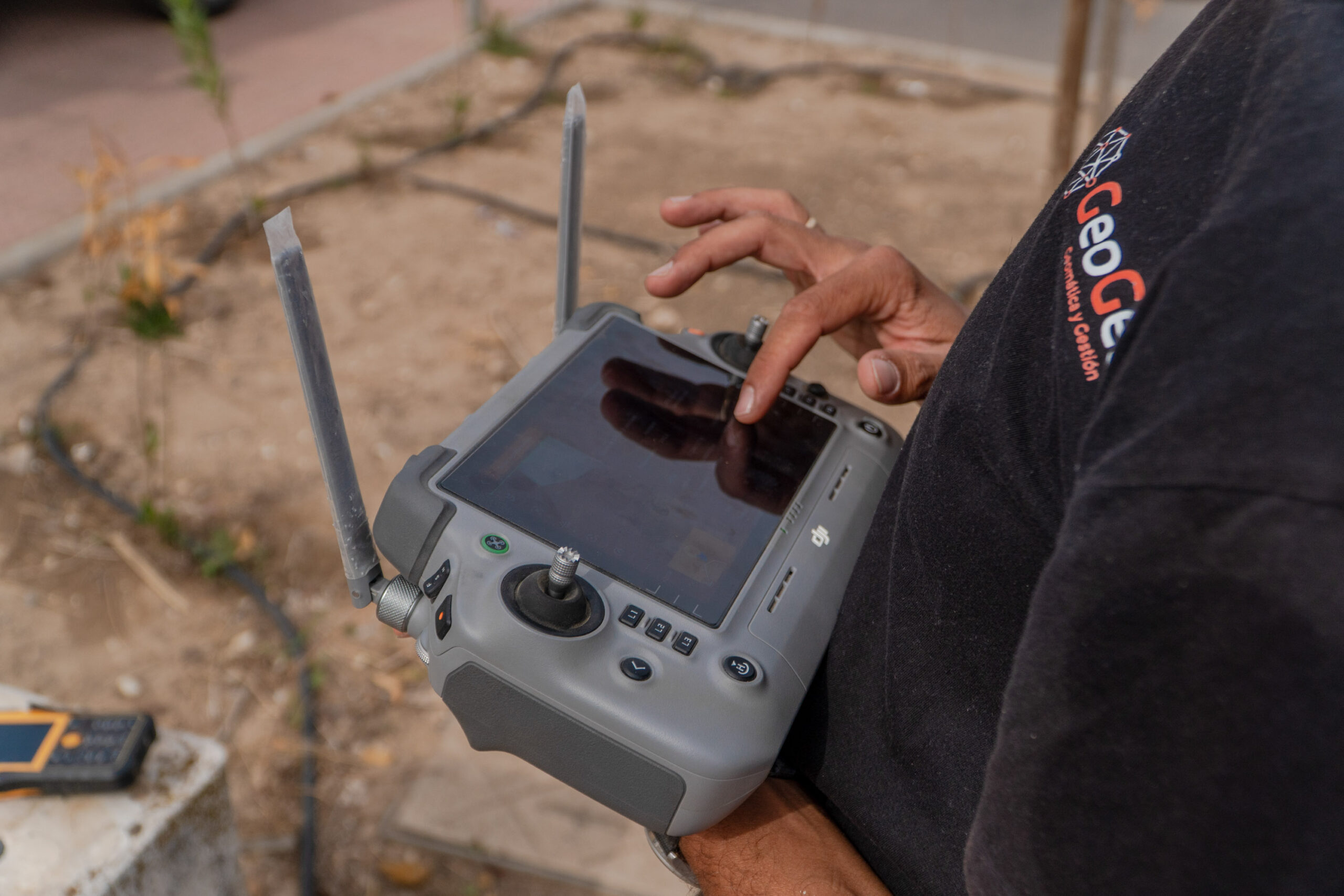

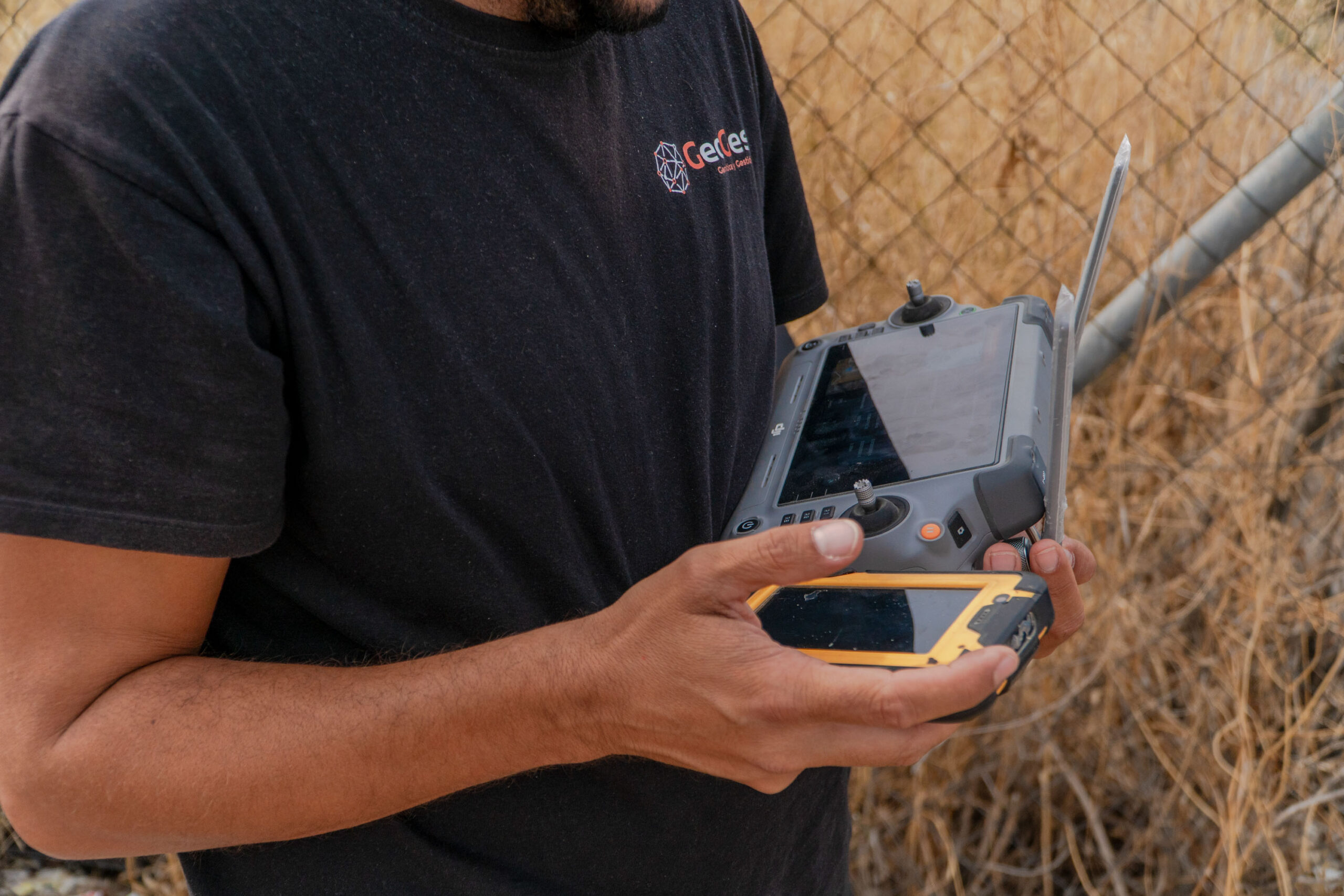

- Conectar la emisora a la red WiFi generada por el Gintec.
No debemos alejarnos durante el vuelo de la base para no perder la conexión WIFI Gintec/emisora
-
Configurar manualmente los parámetros NTRIP:
IP: 192.168.10.1
Puerto: 9010
Usuario: GEOGEST
Contraseña: geogest
Mountpoint: DIFF1

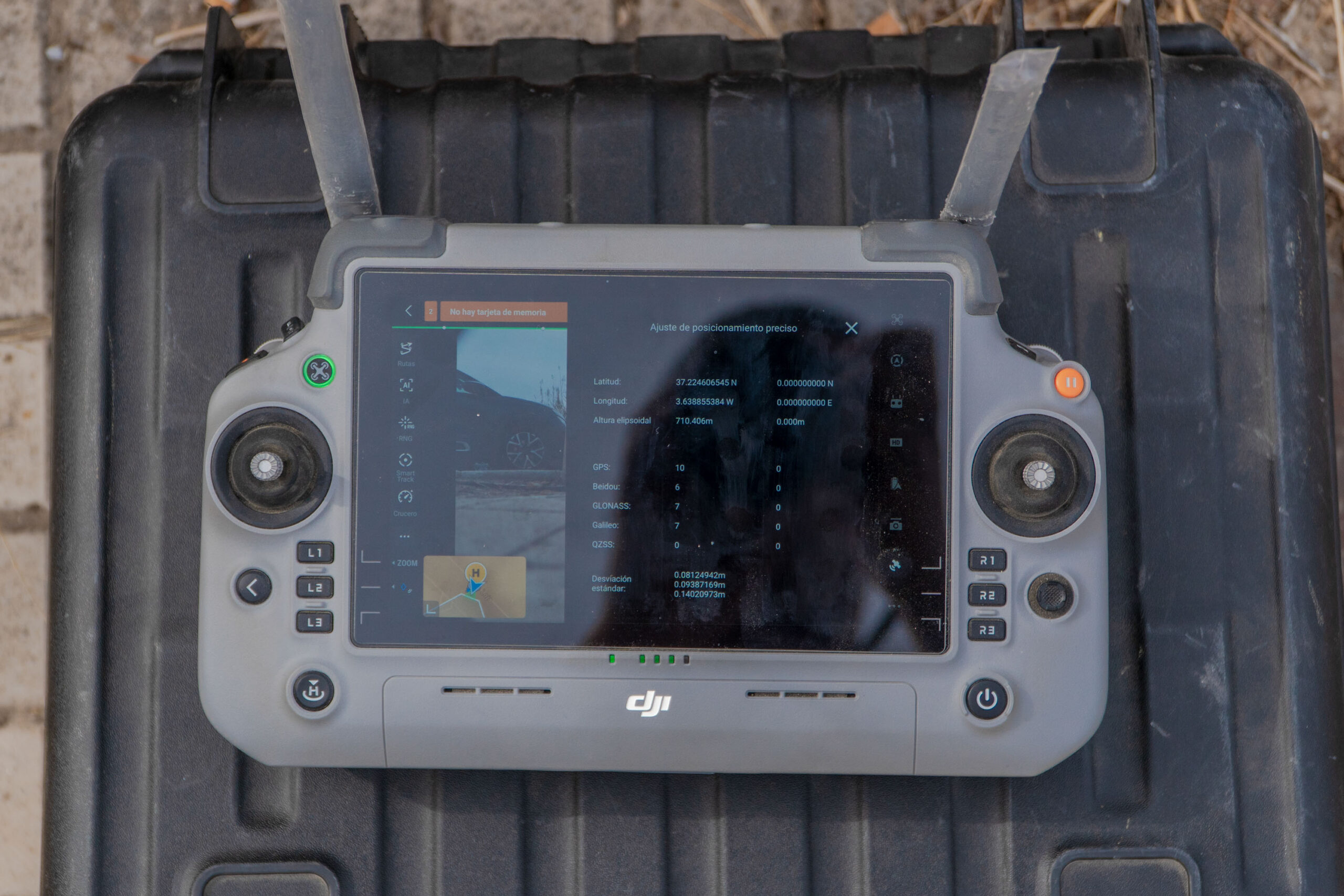

Una vez que el dron recibe correcciones y adquiere satélites suficientes, la solución pasa a estado FIX, alcanzando precisiones centimétricas con gran estabilidad.
-
Impacto en la precisión fotogramétrica
Al trabajar con base local:
- Se minimiza la variabilidad geométrica asociada a estaciones remotas.
- Se mejora la coherencia entre centroides de imágenes.
- Se estabiliza la componente altimétrica.
- Se reduce la dependencia de puntos de apoyo en determinados trabajos.
En entornos técnicos exigentes, esta estabilidad puede marcar diferencias en resultados finales, especialmente en cálculos de volumen y modelos digitales de precisión.
TIPS EXTRA
A – Corrección PPK mediante RINEX
Todos los equipos Gintec permiten la grabación de datos GNSS crudos.
Estos datos pueden exportarse en formato RINEX, lo que abre la puerta al postproceso PPK (Post Processed Kinematic), permitiendo:
- Corregir centroides de imágenes tras el vuelo.
- Mejorar precisión cuando no se trabajó en RTK en tiempo real.
- Reprocesar vuelos realizados sin cobertura.
- Obtener mayor robustez en proyectos críticos.
Flujo habitual:
- Posiciona el GNSS y en cualquier modo de toma de datos o bases activa la “grabación de datos crudos” antes del vuelo para que acumule correcciones durante el mismo.
- Una vez en gabinete descarga los logs GNSS del dron y del GINTEC (RINEX).
- Procesar en software PPK como:
- RTKLIB
- Emlid Studio
- RedToolBox
- Atygeo
- Sustituir las coordenadas originales por las corregidas.
Esto permite disponer de una solución completa tanto en RTK en tiempo real como en PPK en postproceso, incluso si no se dispone de conexión a internet o base activa durante el vuelo.
B – Base RTK compartida: integración total entre rover y dron

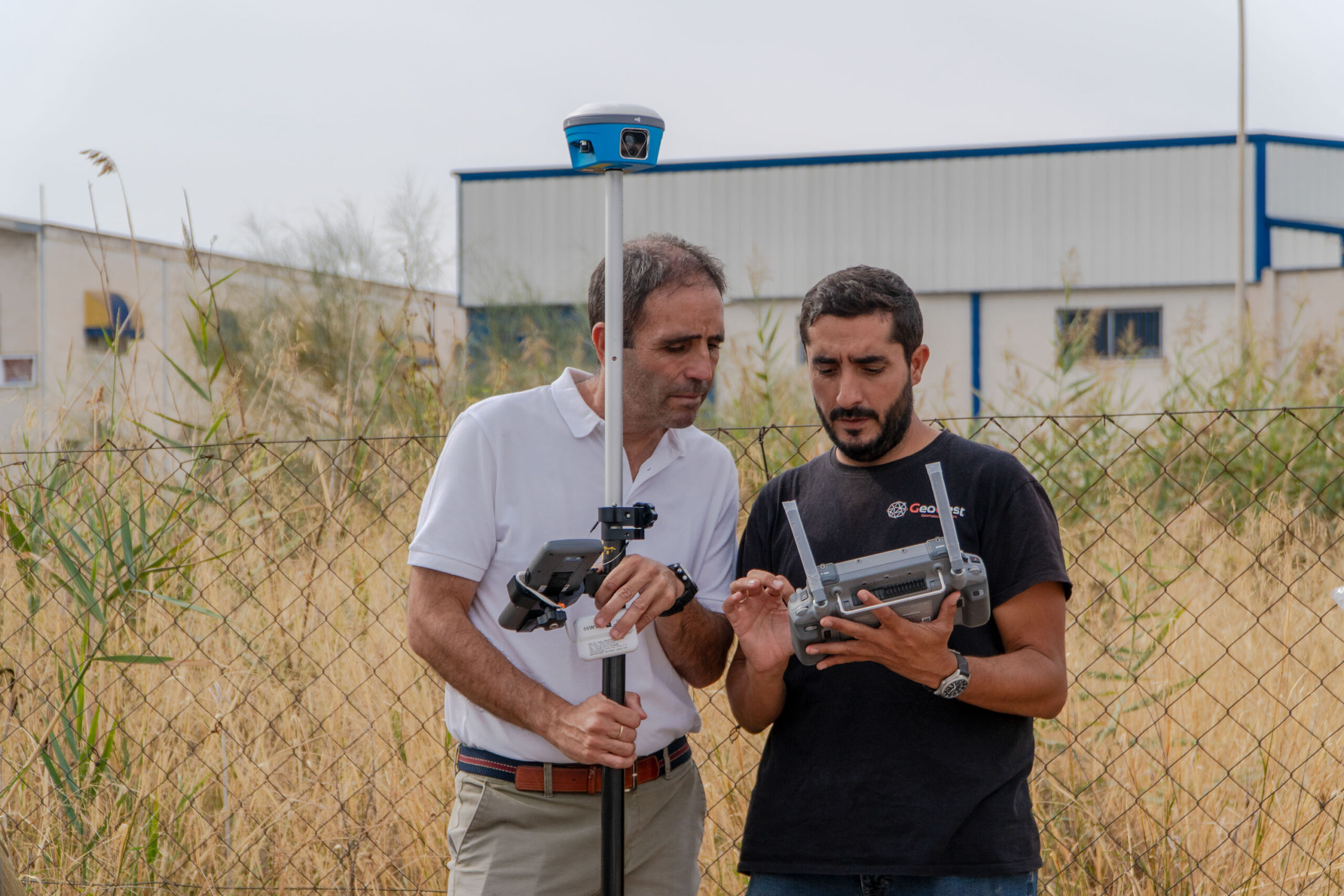

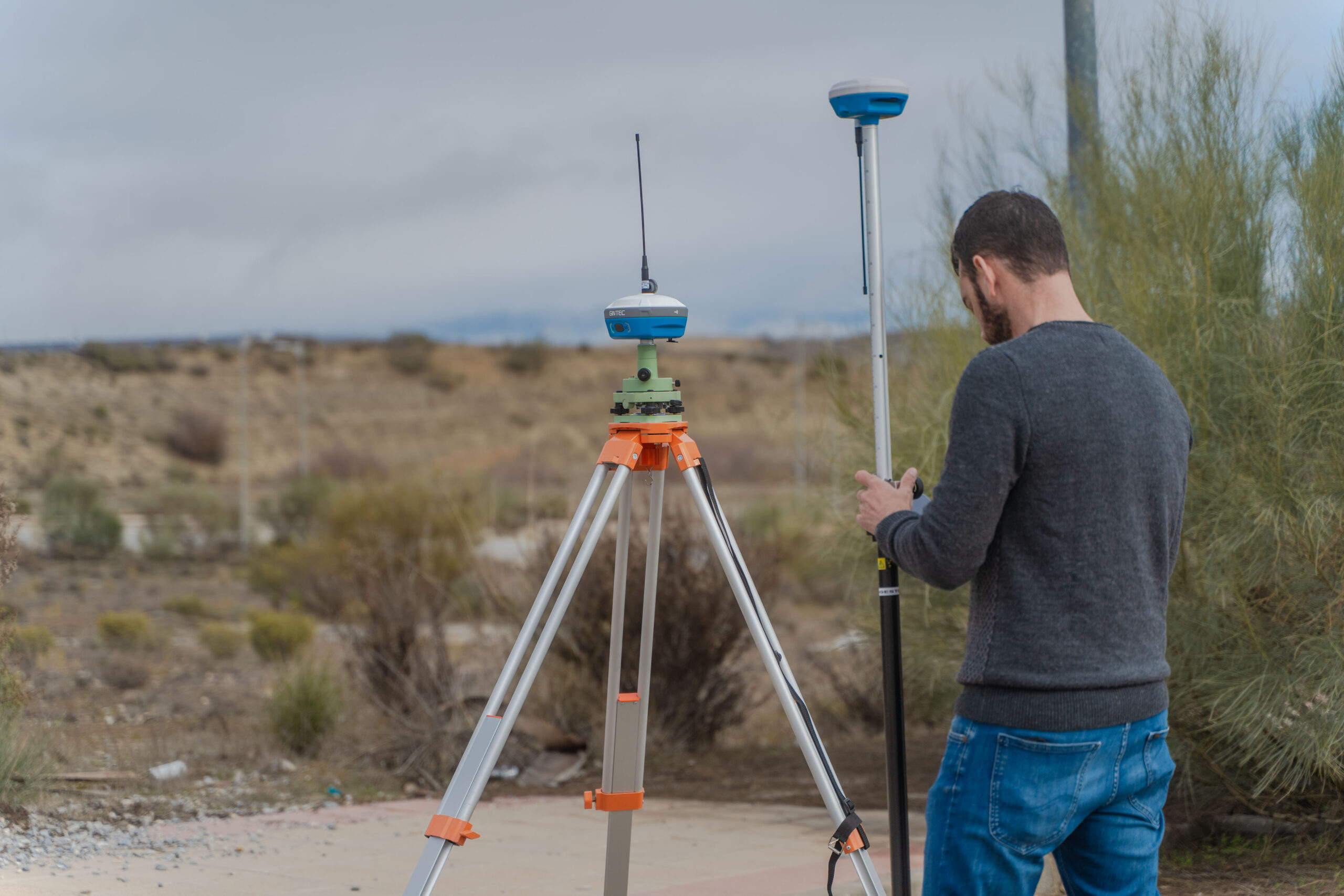

Además del uso ya comentado existe una opción para un flujo de toma de datos de campo muy optimizado. Se trata de usar tu GINTEC simultáneamente como base RTK WiFi para un dron y otro GINTEC como rover (toma de GCP’s, así como resto de datos que podamos necesitar), integrando topografía terrestre y aérea bajo una misma referencia.
De este modo, tanto el rover terrestre como el dron operan referenciados a la misma estación base física, garantizando coherencia geométrica entre levantamientos, replanteos y productos fotogramétricos, reforzando la consistencia del proyecto completo desde un único origen de correcciones, asegurando la homogeneidad del sistema de referencia en todo el proyecto.
Conclusión
Los equipos GNSS Gintec integran en un único dispositivo:
- Funcionalidad topográfica profesional.
- Capacidad de estación base RTK vía WiFi para drones.
- Grabación de datos crudos para PPK.
- Independencia operativa respecto a redes externas.
Frente a soluciones propietarias limitadas a una única finalidad, el Gintec distribuidos por Geogest en España, aporta una combinación de versatilidad, precisión y optimización de recursos que lo convierte en una herramienta estratégica en la integración entre topografía terrestre y fotogrametría aérea.
